水刀規格型號:WIP5
規格: 420Mpa (60,000 psi)

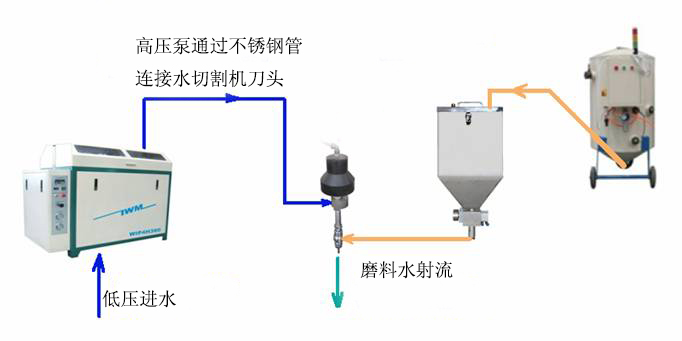

一套完整的水射流切割系統是由超高壓泵、水切割平臺、CNC控制系統及自動供砂系統組成。
超高壓泵：是水刀切割動力的源頭
|
產品參數 |
|
最大工作壓力 |
4137bar(60000psi)400MPa |
|
可持續切割切割壓力 |
380MPa（7000psi) |
|
電源 |
3相, 380VAC, 50Hz (or 220V 60Hz), 37kw |
|
額定工作壓力下最大輸出流量 |
3.7L/min |
|
壓力范圍 |
500-4137bar(7250-60000psi) |
|
冷卻方式 |
水冷/風冷/油冷 |
|
液壓油箱容量 |
42Gal (170L) |
|
主電機功率 |
37KW |
|
額定工作壓力下最大噴嘴直徑 |
0.33mm |
|
最大油壓 |
234bar(3400psi) |
|
油壓槽儲存量 |
110L左右 |
|
外型尺寸 |
60" x 36"x 55"(1600 x900 x1400mm), weight 1100kg. |
|
安全設置 |
超壓報警和停機、自動超溫
|
|
過濾裝置 |
泵裝置采用兩極過濾 |
|
水切割刀頭 |
|
|
氣動刀頭安裝在橫梁上。刀頭內有高壓水閥，由數控系統自動或人工手動控制壓縮空氣開關來控制水閥的開閉。
最大的磨料流量： 0.5kg/min(1lb/min)。
純水和混砂切割：
兩者都可以,但如果是切割硬度強，
或材質較厚時請混砂再切割
空氣壓縮機是可選項目。作為一種選擇，切削頭可以手動傾斜在x和y方向。 |
|
自動供砂系統:
|
超大容量自動供砂系統，型號：ADS-04-170. |
|
|
容積 ： |
200升 |
| 工作壓力： |
0.2-0.4Mpa |
| 特點： |
切割平臺的橫梁上裝有一個小砂斗，供短時間切割小件使用。當切割大件時要用比較多的砂量，開啟自動供砂系統，可 以自動從供砂系統供砂到小砂斗 |
|
系統自動探測小砂斗的空、滿來開動和停止供砂 |
|
供砂是由壓縮空氣為動力, 空壓機由客戶自備 |
|
小型砂桶料斗 |
|
|
小型砂桶料斗包括一個閥門，以控制石榴石砂流量。 |
|
超高壓鋼管 |
|
|
采用納米合金鋼為原料，經過八道萃火工藝精制而成，外表光潔，質量穩定。直徑6.35，牙是1/4-28牙，
|
|
